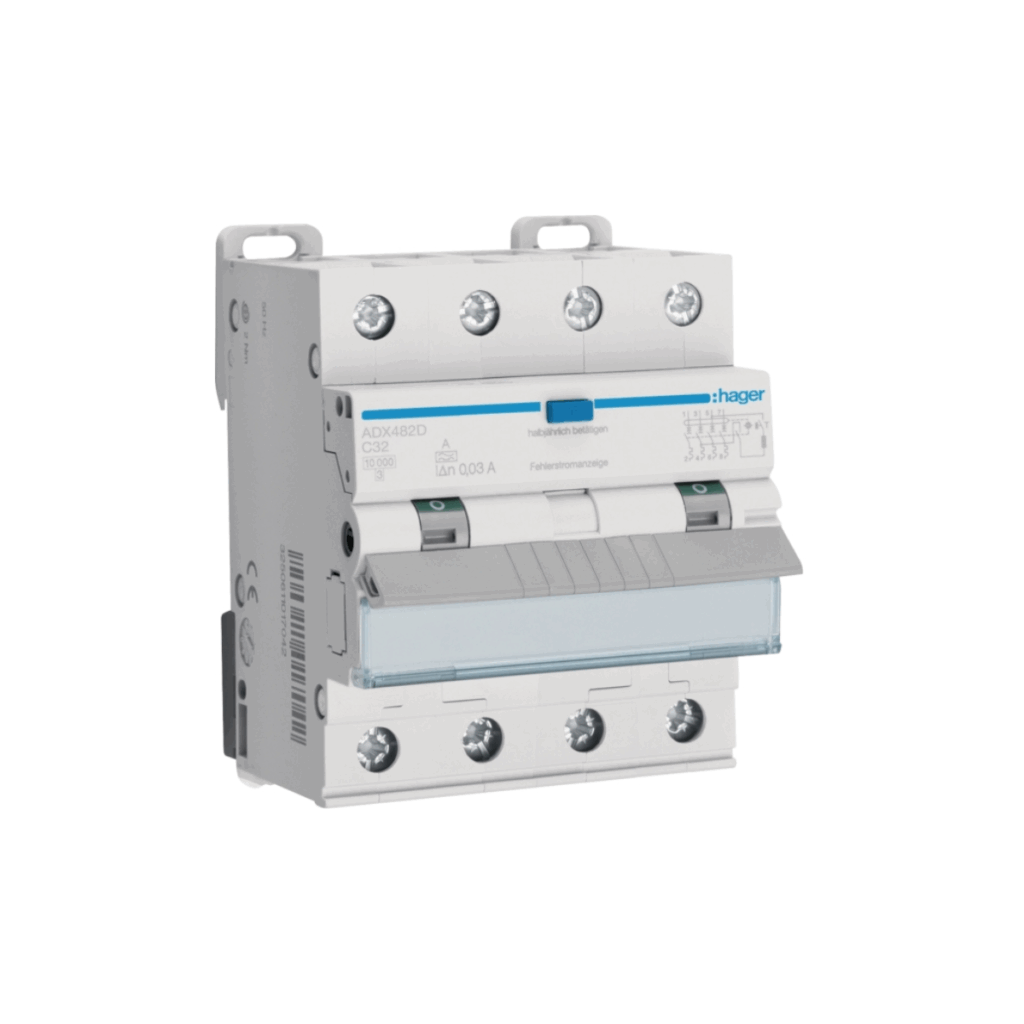

Hager FI-LS 4P 10kA C-32A 30mA

Der Fehlerstrom-Leitungsschutzschalter 4P 10 kA C-32A 30 mA Typ A erfüllt die Anforderungen nach DIN EN 61009-1 (VDE 0664-20). Er kombiniert einen 4-poligen Leitungsschutzschalter für 400 V Drehstromkreise mit einer integrierten Fehlerstromschutzschaltung in einem kompakten Gehäuse. Eine blaue Test-Taste sowie eine gut sichtbare Fehlerstromanzeige erleichtern die Kontrolle. Der Schalter lässt sich einfach einzeln aus dem Phasenschienenverbund entnehmen und ist für den nachträglichen Anbau von Zusatzeinrichtungen geeignet. Zudem bietet er eine praktische Beschriftungsmöglichkeit direkt am Gerät.

Technische Daten:

• Polzahl gesamt: 4
• Anzahl der abgesicherten Pole: 4
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsstrom: 32 A
• Bemessungsfehlerstrom: 0,03 A
• Fehlerstrom-Typ: A
• Energiebegrenzungsklasse: 3
• Verlustleistung: 14,6 W
• Bemessungsschaltvermögen Icn nach EN 61009-1: 10 kA
• Abschaltcharakteristik: unverzögert
• Stoßstromfestigkeit: 3 kA
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Mitschaltender Neutralleiter: Ja
• Mit Verriegelungsvorrichtung: Ja
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Umgebungstemperatur während des Betriebs: -25 bis +40 °C
• Breite in Teilungseinheiten: 4
• Einbautiefe: 70 mm
• Fehlauslöseschutz: Nein
• Schutzart: IP2X
• Anschließbarer Leiterquerschnitt eindrähtig: 1–25 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1–16 mm²
